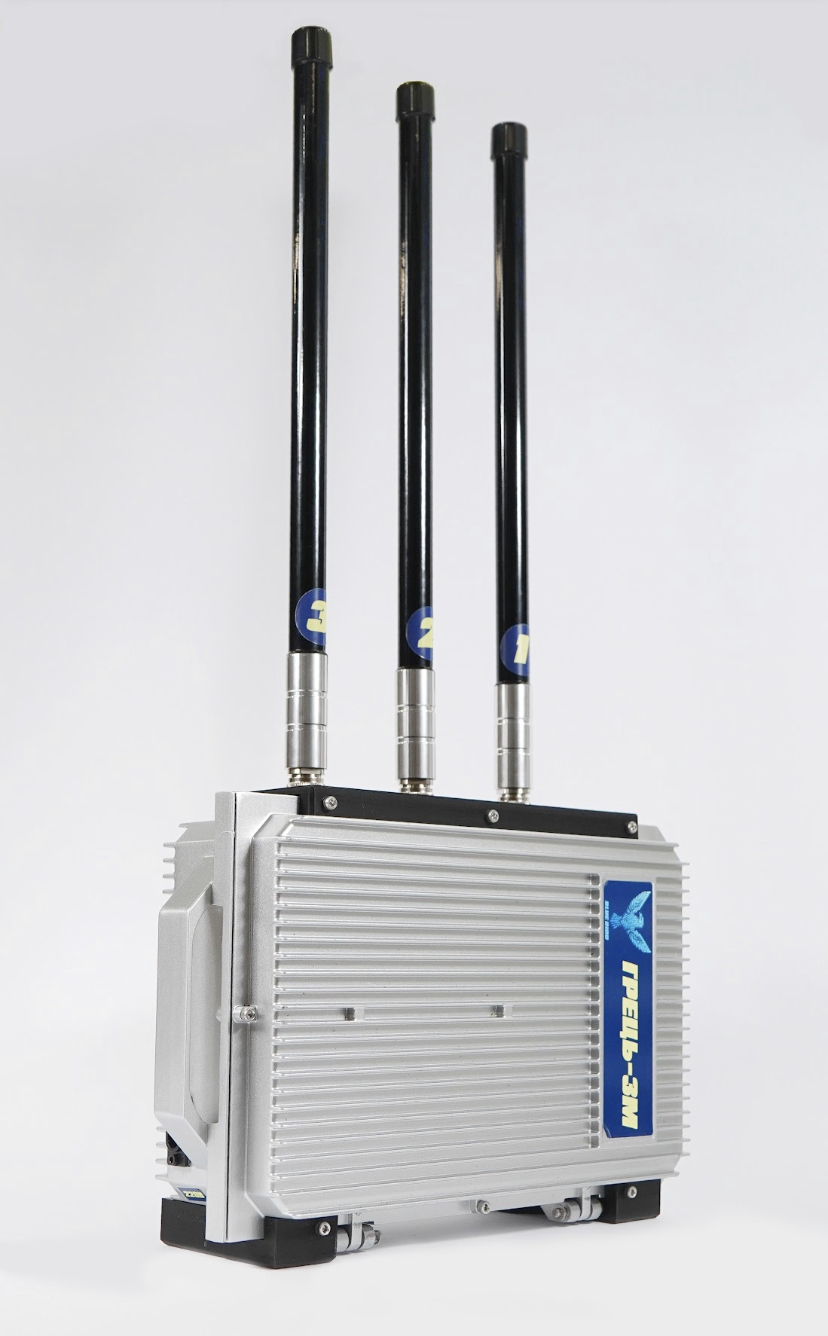

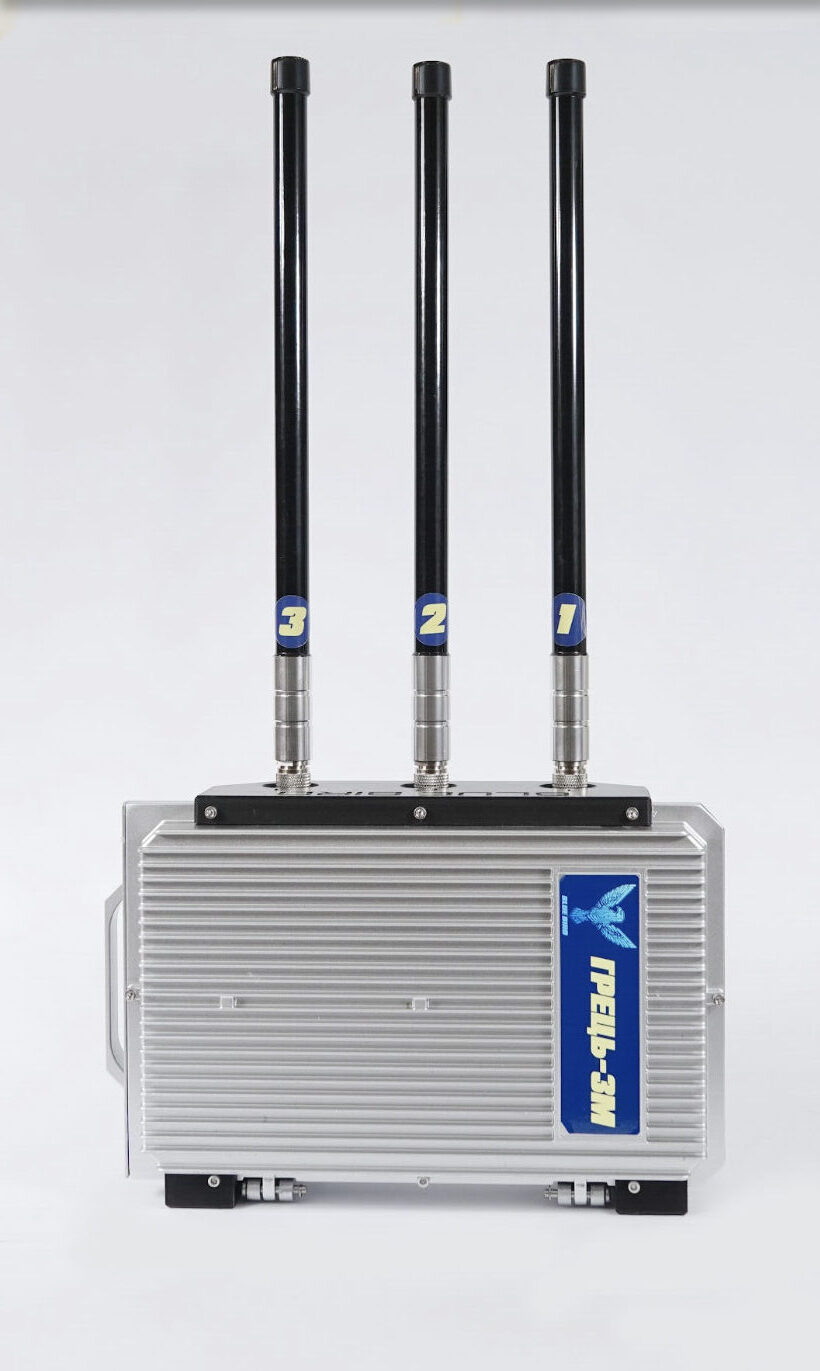

Автомобильный РЭБ «Грец» 3M
Автомобильный РЭБ для противодействия FPV БПЛА работающих в полосе частот 700-1050 МГц
В наличии
120 000 грн.
117 000 грн.
-
+
Купить в один клик
Добавить в корзину
Функции
Окопное устройство «Грец 3М» — это средство РЭБ для противодействия FPV БПЛА, работающих в частотном диапазоне 700-1050 МГц. Оно имеет три отдельных полосы помех: 700-820 МГц, 800-920 МГц, 900-1050 МГц, с возможностью создания помех во всех полосах одновременно, блокируя связь с самыми популярными FPV передатчиками.
РЭБ «Грец 3М» — это надежное и эффективное решение для защиты от беспилотников. Благодаря своим характеристикам и преимуществам, он станет незаменимым инструментом для обеспечения безопасности военных объектов, инфраструктуры и людей.
РЭБ «Грец 3М» способен глушить ударные FPV дроны на дистанции от 70 м до 400 м. Питание устройства осуществляется от 220 В или 28 В.
Значительное преимущество модели — вес в 6 кг и размеры корпуса 304х184х77 мм, что делает транспортировку и хранение удобными.
Модель имеет широкий рабочий температурный диапазон от -30°C до +50°C. Корпус изготовлен из теплоотводящих материалов с системой охлаждения для предотвращения перегрева. Уровень защиты IP 54 препятствует проникновению пыли и влаги внутрь устройства.
Работа от 220 В = 122000 грн (с квадрифиллярными антеннами)
Работа от 220 В = 117000 грн (колинеарными антеннами)
Технические характеристики:
| Параметр | Значение |
|---|---|
| Диапазон частот | 700-1050 МГц |
| Питание | от 220 В или 28 В |
| Количество антенн | 3 шт. |
| Кронштейн для антенн | 1 шт. (для крепления на авто или стойку) |
| Соединительные кабели | 3 шт. по 2 м |
| Размер корпуса | 304х184х77 мм |
| Общая длина | 830 мм |
| Длина антенны | 600 мм |
| Общая мощность | (50+50+50) Вт |
| Энергопотребление | (150+150+150) Вт |
| Дистанция действия | от 70 м до 400 м |
| Вес устройства без батареи | 6 кг |

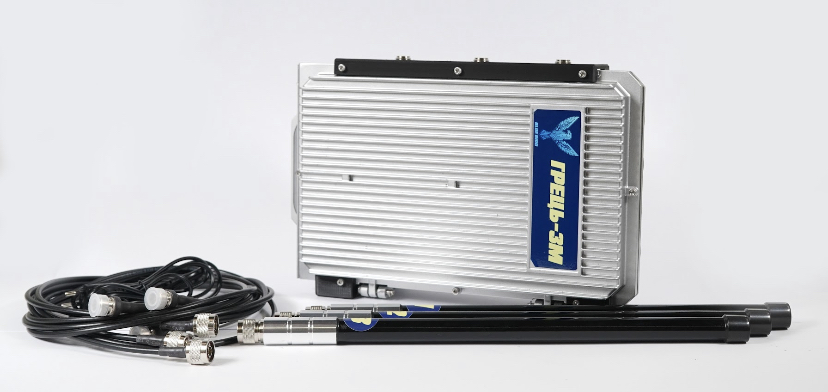

В состав Автомобильный РЭБ «Грец» 3M входит:
| 1. Устройство РЭБ. |
| 2. Три антенны. |
| 3. Кабель питания 220 В. |
| 4. Кронштейн для крепления 3 антенн на авто или стойку. |
| 5. Патч-удлинитель антенного блока (3 шт. по 2 м). |
| 6. Руководство пользователя: Грец 3М. |
Опционально может быть добавлено:
| Параметр | Значение |
|---|---|
| Пружины для крепления антенн | 3 шт. |
| Пульт дистанционного управления | 1 шт. |
| Дополнительные антенны «Квадрифиляр» | 3 шт. |
Требования к установке
- Подключение к внешнему источнику питания 220 В или 28 В (опционально).
- Отсутствие физических повреждений на устройстве, антеннах и кабеле питания.
- Надежное подключение всех комплектных антенн.
- Вертикальное расположение антенн устройства.
- Температура окружающей среды от -30°C до +50°C.
Преимущества наших РЭБ
- Доступная стоимость.
- Перекрываем диапазоны, актуальные для военных, а не те, что были важны полгода назад.
- Комбинированное решение для автомобильного и окопного РЭБ за счет специальных пружин и антенн.
- Проводим селекцию антенного оборудования для обеспечения безопасности различных позиций.
- Стремимся к созданию реальной купольной защиты.
- Проводим тщательную диагностику оборудования перед отправкой.
Способи доставки
Основным способом доставки является отправка Новой Почтой. Также отправляем по Укрпочте или Meest Express.
Способы оплаты
Вы можете воспользоваться несколькими вариантами оплат:
Полная оплата.
Платите полностью заказ и забираете его на почте.
Наложенный платеж.
Необходимо произвести частичную предоплату. Если товара нет налицо, начинаем процесс изготовления. После этого отправляем и посылаем вам ТТН. Чтобы забрать заказ с почты, необходимо оплатить остаток после получения.
Частичная оплата.
Бронируйте заказ и мы начинаем процесс изготовления. Как только ваш заказ готов к отправке, оплачиваете остаток. Мы отправляем и посылаем вам ТТН.
Условия возврата и обмена
Компания осуществляет возврат и обмен товара в соответствии с требованиями законодательства.
Сроки возврата.
Возврат возможен в течение 14 дней после получения (для товаров надлежащего качества).
Обратную доставку товаров осуществляем согласно договоренности.
Согласно действующему законодательству вы можете вернуть товар надлежащего качества или обменять его, если:
Товар не был в употреблении и нет следов использования потребителем: царапин, сколов, потертостей, пятен и т.д.
Товар полностью укомплектован и сохранена фабричная упаковка.
Товар сохраняет товарный вид и потребительские свойства.
КАК РАБОТАЮТ АНТЕНЫ РАЗЛИЧНОГО ТИПА
Колинеарные антенны — на движущемся объекте (рис. А). Дрон попадает в зону действия прибора РЭБ во время его движения, не имея возможности залететь сверху подвижного состава. Обеспечивают большее расстояние распространения помехи.
Антенны купольного типа – на неподвижных позициях (рис. Б). Обладают покрытие НАД объектом защиты на более хорошем уровне, однако имеют меньший р
ОПИСАНИЕ ПРОДУКТА:
Питание:
Устройство питается от 220 В и опционально от 28 В, входы для них раздельные.
Разъем подключения 220 В – IEC 60320 / C7 (восьмерка), в комплекте поставляется кабель.
Разъем подключения 28 В – TX60 (желтый) – опционально. При заказе ОБЯЗАТЕЛЬНА консультация по использованию.
Органы управления:
Представлены кнопками на корпусе для подачи питания и включения каждой полосы помех отдельно или всех вместе.
- Кнопка «Питание» – включает/выключает питание.
- Нижнее положение – включает устройство. Если индикатор кнопки «Питание» горит, на устройство подается питание, и оно готово к работе.
- Верхнее положение – выключает устройство, индикатор кнопки не светится.
- Кнопка «1» – включает/выключает первую полосу помех 700-820 МГц.
- Нижнее положение – включает первую полосу помех. Если индикатор кнопки «1» горит, полоса активна.
- Верхнее положение – выключает полосу, индикатор не светится.
- Кнопка «2» – включает/выключает вторую полосу помех 800-920 МГц.
- Нижнее положение – включает вторую полосу. Если индикатор кнопки «2» горит, полоса активна.
- Верхнее положение – выключает полосу, индикатор не светится.
- Кнопка «3» – включает/выключает третью полосу помех 900-1050 МГц.
- Нижнее положение – включает третью полосу. Если индикатор кнопки «3» горит, полоса активна.
- Верхнее положение – выключает полосу, индикатор не светится.
На стандартных моделях нажатие кнопок сопровождается световой индикацией, но на некоторых версиях она может отсутствовать.
С этим товаром часто покупают
Поширені питання
Як довго РЕБ може працювати?
Без обмежень, у разі дотримання рекомендацій щодо експлуатації.
Які фактори впливають на роботу РЕБ?
В залежності від обставин, захист РЕБ може бути меншим:
- ретрансляція сигналу. Чим потужніший сигнал від ретранслятора керуючого засобу, тим важче РЕБ його заглушити. На це впливає висота антени з ретранслятором, ведення ретрансляції з повітря. А також, у цілому, навички оператора.
Якщо джерело сигналу розташоване на висоті, відносно вашої позиції.
Іншими словами, якщо ви, враховуючи місцевий рельєф, перебуваєте в низині.
Ворожий дрон, в такому випадку, отримує сигнал зверху, а РЕБ- намагається його подавити знизу.
- тип антен. Від них залежить який сигнал завади розповсюджується від РЕБ. В залежності від виконуємих завдань, необхідно використовувати відповідні антени. У кожного типу антен, свій тип розповсюдження сигналу завади.
Колінеарні антени – на рухомому об’єкті. Дрон потрапляє в зону дії приладу РЕБ, під час його руху, не маючи змогу залетіти зверху рухомого складу. Забезпечують більшу відстань поширення перешкоди.
Антени купольного типу — на нерухомих позиціях. Мають покриття НАД об’єктом захисту на більш гарному рівні, проте мають менший радіус дії.
Чи перегрівається РЕБ?
Пристрій РЕБ ГРЕЦЬ 3М має тепло відвідний корпус, також є наявна система охолодження, що дозволяє забезпечує роботу РЕБ без перегріву, за умов забезпечення циркуляції повітря, згідно рекомендацій.
На якій відстані працює РЕБ?
РЕБ ГРЕЦЬ 3М захищає в радіусі до 400 м. Це зона, в якій він захищає від ураження дрону. І залежить від багатьох умов, але практика показує що в середньому це від 50 до 400 м.
Як ми дізнаємось що летить і на якій частоті?
Для цього необхідно використовувати аналізатор частот (це такий прилад для ідентифікації дронів, тобто для виявлення їх). Одним з прикладів — це прилад під назвою «ЧУЙКА» нашого виробництва BlueBird
Fail- Safe що таке та як воно працює?
Fail- Safe — програма мета якої полягає в усуненні неконтрольованого падіння дрона, за умови втрати зв’язку з оператором, змушуючи його рухатися певним чином за запрограмованою траєкторією. Цей “рух” програмується кожним пілотом, в залежності від його уподобань.
Це може бути:
- Збереження з наступним відновленням. При втраті зв’язку з пілотом (потрапив до зони дії РЕБ), дрон здійснює маневр для відновлення цього зв’язку ( наприклад, піднімається вгору, щоб відокремитися від купола з перешкодою). Таким чином у пілота з`являються нові і нові можливості виходу на ціль.
- Ураження. У випадку втрати зв’язку з пілотом, дрон продовжує рух для досягнення цілі. Зовні поведінка ворожого дрона може створити ілюзію, що він керований. А насправді він виконує запрограмовану програму, після повної втрати зв’язку.
Чи приймаєте на ремонт і на яких умовах?
Наші пристрій РЕБ – так. Можливий ремонт інших пристроїв.
Які є гарантії ефективності?
Перед відправкою одержувачу, перевіряється працездатність модулів, антен. Ефективно та правильно пристрій працює при правильному монтажі. Антени повинні бути на відкритій місцевості (не в окопі, не в машині). Перешкоди такі як: дерева, сітки тощо. знижують ефективність роботи.
Чи є підтвердження ефективності чи рекомендації від військових?
На нашому каналі ми викладаємо відео-звіти роботи пристрою.
2-3 рази на тиждень в нас полігон з різними родами військ, такими як СБУ, Нацгвардія, ЗСУ, різні спец підрозділи ГУР.
І військові літають на своїх пташках, і ми намагаємось глушити їх сигнали нашими пристроями.
Постійно проводимо полігони покращуючи наші засоби та перевіряємо їх ефективність.
Як ви тестуєте Ваш РЕБ?
Кожен пристрій тестуємо в лабораторних нашими кваліфікованими спеціалістами та в польових умовах разом з військовими різних підрозділів.
Чи може дрон долетіти до позиції з РЕБом?
Використання пристроїв радіоелектронної боротьби (РЕБ) не може гарантувати 100% захист. На це впливають не лише характеристики самого пристрою , але й:
- зони дії пристрою (тип антен );
- професіоналізм пілота ворожого дрону;
- інерційність (якщо купол малий, то навіть якщо дрон втратить зв’язок повністю, він залишиться в русі через інерцію і зможе досягти місця призначення.
Як щодо ворожої радіоелектронної розвідки?
Навіть найсучасніші РЕБ можуть стати небезпечними у разі виявлення позицій ворогом.
Ввімкнення джерела радіоелектронної боротьби може фіксуватися противником.
Дотримуйтесь балансу між необхідністю включення РЕБ і відсутністю цієї необхідності. Точність визначення місцезнаходження джерела залежить від наявних засобів у противника, рельєфу місцевості, радіоелектронної обстановки, кваліфікації операторів та тривалості випромінювання.
Якщо ви включаєте пристрій навіть коли загрози немає, ви є легковизначеною позицією ворожим РЕР. Оскільки на Вашій позиції працює РЕБ, є більша ймовірність, що Вами зацікавляться раніше, ніж позицією, на якій він не працює.
Не наражайте себе на зайвий ризик!
Чи можна нести РЕБ в рюкзаку?
Навіть при забезпеченні належного охолодження РЕБа (при такому використанні), рекомендується утримувати пристрій ввімкненим лише протягом обмеженого часу.
Оскільки вплив на організм радіохвиль подібної частоти до кінця не вивчений наукою, ми рекомендуємо Вам перестрахуватися та утриматися від тривалого впливу на організм.
Як встановити обладнання в окопі?
Антени повинні бути встановлені назовні (не в самому окопі), бо тоді знижується ефективність роботи антен до «0».
А можна я пофарбую антени в зелений колір?
Можна, якщо їх зовнішній вигляд для вас важливіший, ніж ефективність роботи. Краска може містити метал, який знижує ефективність роботи антен до «0”
Чи дає РЕБ 100% захист?
РЕБ можна порівняти з бронежилетом, що підвищує шанси на виживання, а каска ще більше збільшує ці шанси, але навіть разом вони не забезпечують 100% гарантії захисту.
Використання пристроїв радіоелектронної боротьби (РЕБ) не може гарантувати 100% захист. Це пов’язано з декількома факторами:
1 — Технічні обмеження: Навіть найсучасніші пристрої РЕБ можуть мати обмеження у своїй ефективності через дальність дії, використання різних типів зв’язку та інші фактори.
2 — Конкретна ситуація: Ефективність РЕБ може залежати від конкретної ситуації на полі бою, таких як типи ворожих сигналів, погодні умови, форма рельєфа та інші фактори.
Людський фактор: Правильна експлуатація, та належне розуміння принципів роботи РЕБ є важливими чинниками для досягнення максимальної ефективності.
ВАЖЛИВО:
правильно розташувати РЕБ.
Не ставити його нижче рівня землі (окопі).
Маскувати від виявлення з повітря. Деякі маскувальні сітки містять металеву стрічку в основі.
Вона знижує ефективність роботи антен до «0» при такому покритті. Маскувальна сітка повинна бути без металевих стрічок. Використовуйте нейлон, бавовну або волосінь.
Уникати прямих сонячних променів (для уникнення перегріву).
Дотримання температурних режимів ( доступ повітря до вентиляції для охолодження)
Від яких загроз захищає РЕБ?
РЕБ ГРЕЦЬ 3М захищає від ударних FPV-дронів
Захист від пилу та бруду?
Ступінь захисту IP 54. Захист від пилу та бризг
Наскільки РЕБ вібростійкий?
Бажано використовувати віброгасні пристрої або пристосування, для зменшення або поглинання вібрацій та ударів.
Від довготривалої вібрації, можливий вихід з ладу
Які антени вибрати? Колінеарні антени чи антени купольного типу?
Обидва типи антен, мають свої переваги та недоліки і використовуються в залежності від потреб конкретного застосування. Саме через тип розповсюдження сигналу, треба встановлювати відповідні антени для відповідних завдань.
Колінеарні антени мають більший радіус охоплення, але менший кут формування завади. Рекомендовано використання в русі.
Антени купольного типу мають менший радіус захисту та більший кут формування завади. Більш рекомендовано використання на нерухомих позиціях.
Які станції безперебійного живлення рекомендуєте?
Bluetti (EB3A) – забезпечує 40-50 хвилин роботи РЕБ Грець-3M. Bluetti (EB55) — 90-100 хвилин роботи. Bluetti (EB70) — 130-140 хвилин.
Якщо час на зарядку обмежений (черга на генератор і т.д.) рекомендуємо аналогічні за ємністю ECOFLOW.
Вони на 30% дорожчі і єдина перевага, яку вони нададуть — швидкість зарядки. Ecoflow від 0 до 100% = 1 год., Bluetti від 0 до 100% = 3 год.
Працює від 220В?
РЕБ ГРЕЦЬ 3М працює від 220В або 28В, що забезпечує гнучкість в умовах використання.
Якої потужності має бути генератор, батарея?
Потужність РЕБа ( за умови роботи 3 модулів) до 450 Ватт. Необхідно використовувати інвертор живлення, який може забезпечити більше цієї потужності.
Для підключення РЕБ до генератора , треба використовувати генератор з синусоїдальним вихідним сигналом.
Чи працює від автономного джерела живлення?
З автономним живленням від АКБ пристрій може працювати 1,5-2 години, що робить його зручним для мобільних операцій. Зазначено, що при використанні АКБ можливе підключення додаткових модулів.
Чи буде працювати від прикурювача? Встановлювати на танк і підключити до мережі танку (24-28В)?
Не рекомендується під’єднувати до автомобільної мережі. Електричний струм автомобільного прикурювача зазвичай не перевищує 10А при 12В потужність це 120 Ватт. Робота РЕБ при трьох ввімкнених модулях це більш ніж 300 Ватт. Потужності може не вистачити навіть, якщо розглядати інвертор.
