Автомобільний РЕБ “Грець” 4M

РЕБ Грець 4М працює без обмежень, у разі дотримання рекомендацій щодо експлуатації.

В залежності від обставин, захист РЕБ може бути меншим:

• ретрансляція сигналу. Чим потужніший сигнал від ретранслятора керуючого засобу, тим важче РЕБ його заглушити. На це впливає висота антени з ретранслятором, ведення ретрансляції з повітря. А також, у цілому, навички оператора.

Якщо джерело сигналу розташоване на висоті, відносно вашої позиції.

Іншими словами, якщо ви, враховуючи місцевий рельєф, перебуваєте в низині.

Ворожий дрон, в такому випадку, отримує сигнал зверху, а РЕБ- намагається його подавити знизу.

• тип антен. Від них залежить який сигнал завади розповсюджується від РЕБ. В залежності від виконуємих завдань, необхідно використовувати відповідні антени. У кожного типу антен, свій тип розповсюдження сигналу завади.

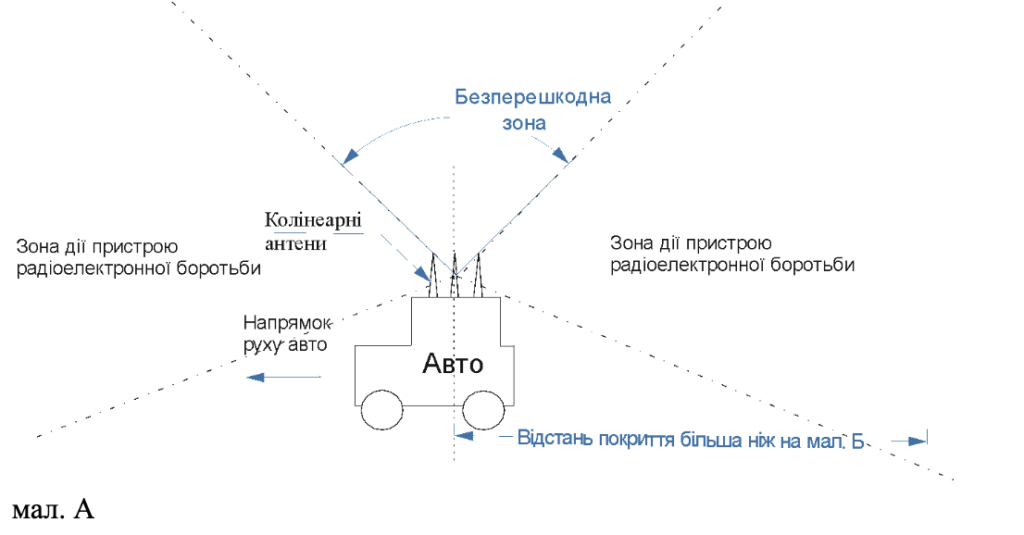

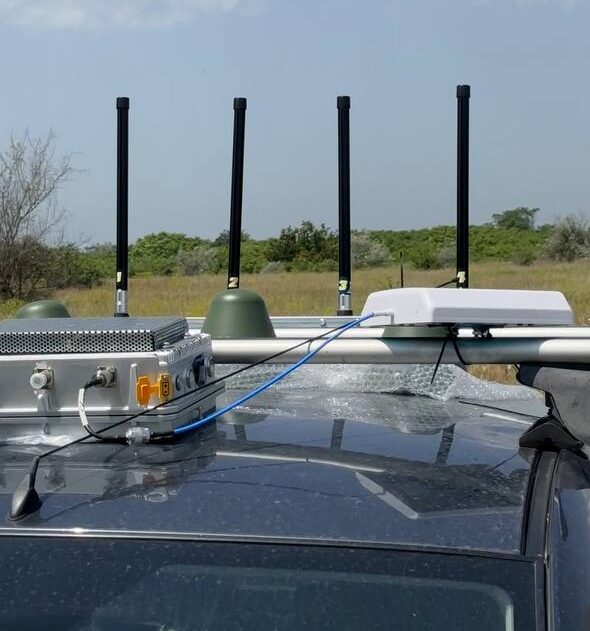

Колінеарні антени – на рухомому об’єкті. Дрон потрапляє в зону дії приладу РЕБ, під час його руху, не маючи змогу залетіти зверху рухомого складу. Забезпечують більшу відстань поширення перешкоди.

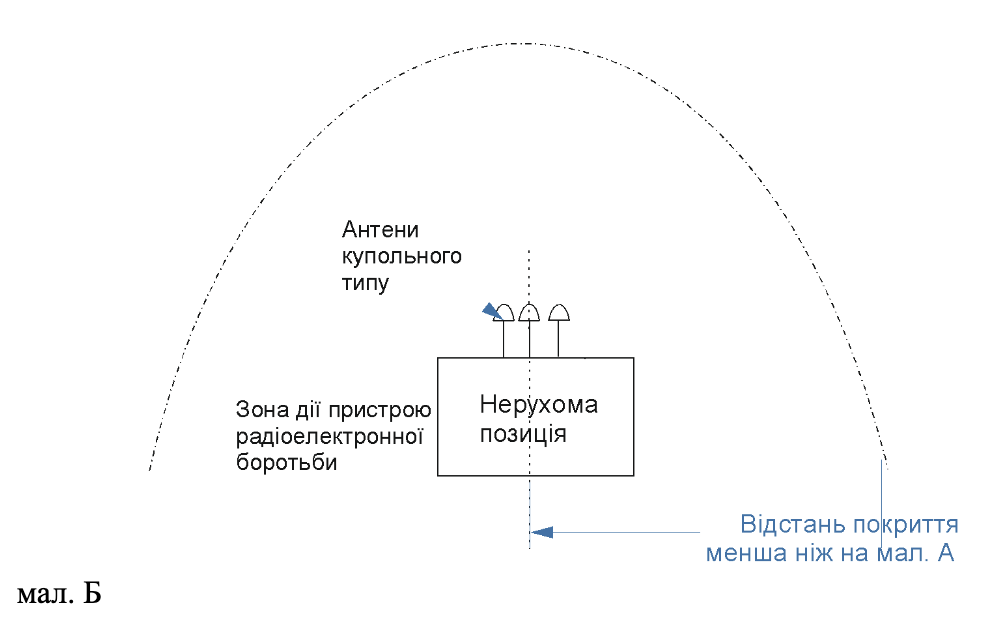

Антени купольного типу – на нерухомих позиціях. Мають покриття НАД об’єктом захисту на більш гарному рівні, проте мають менший радіус дії.

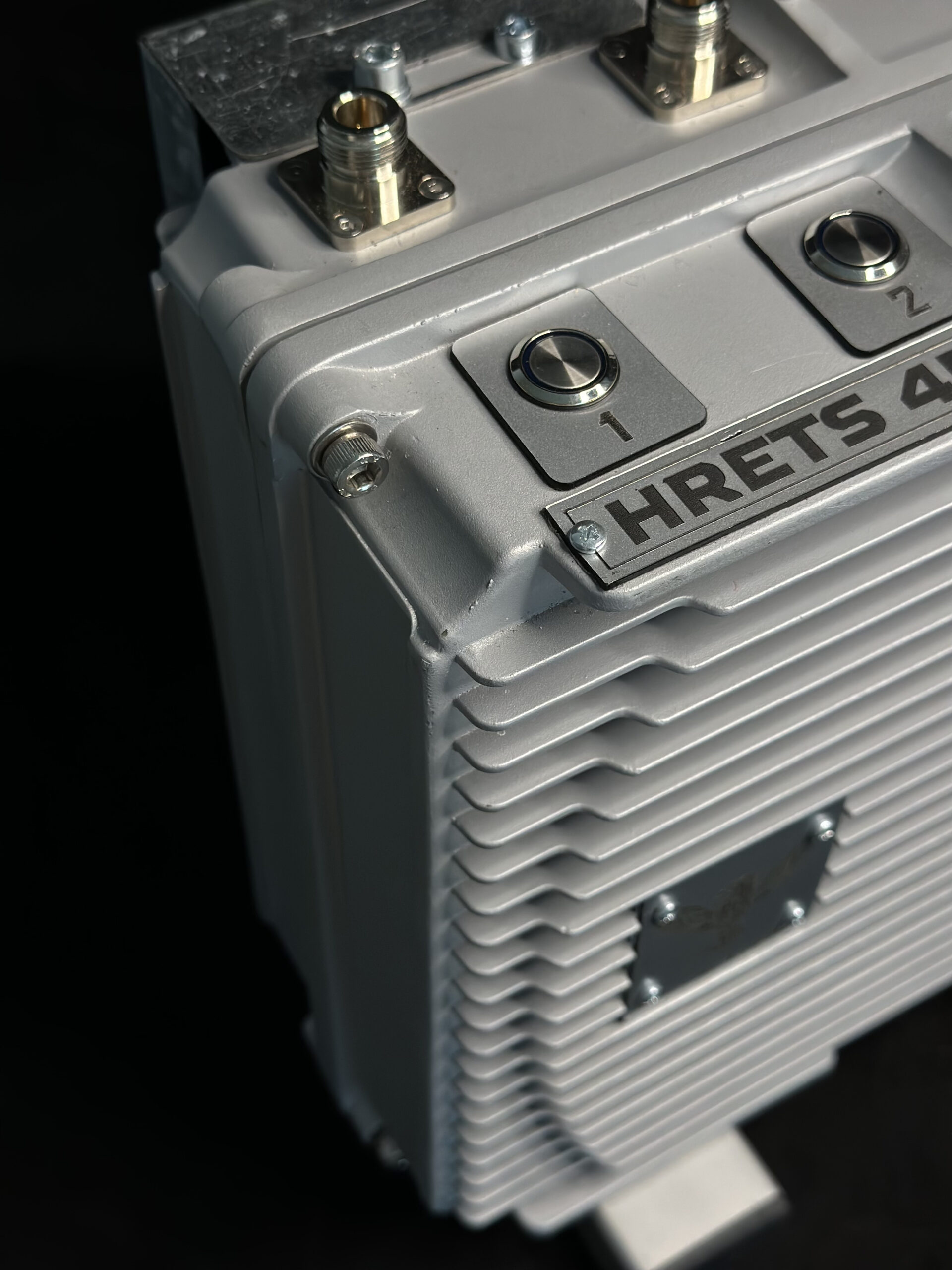

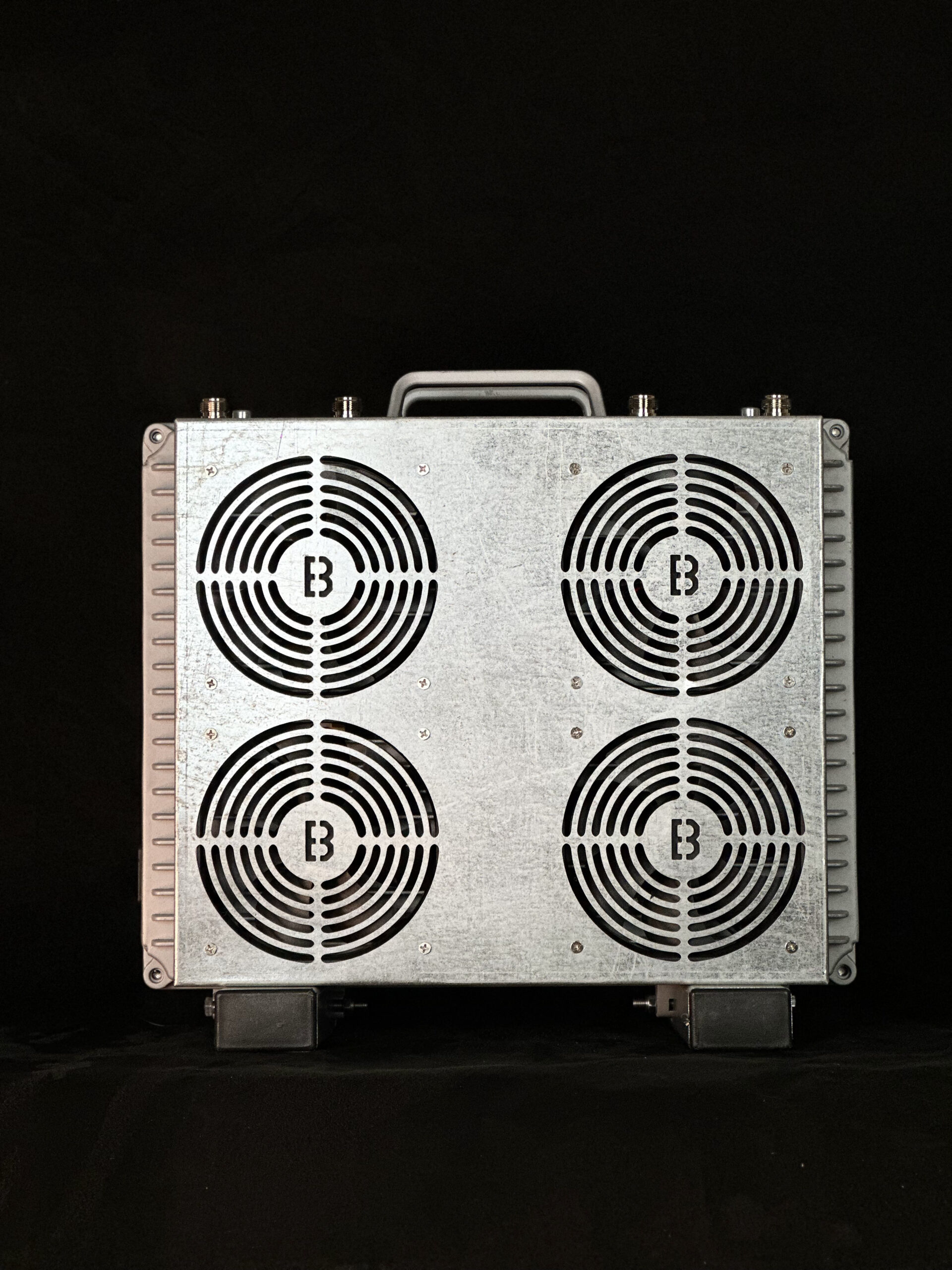

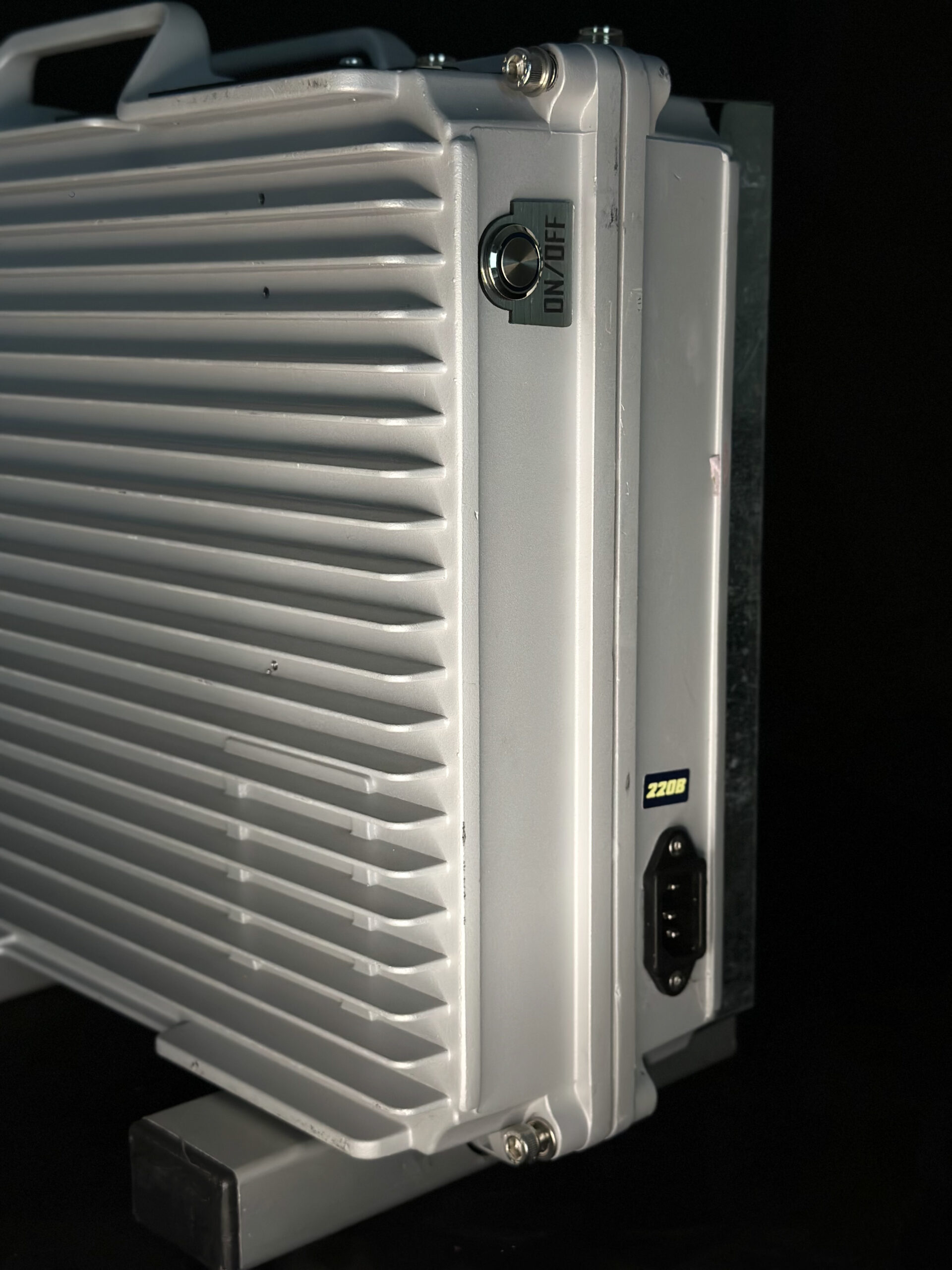

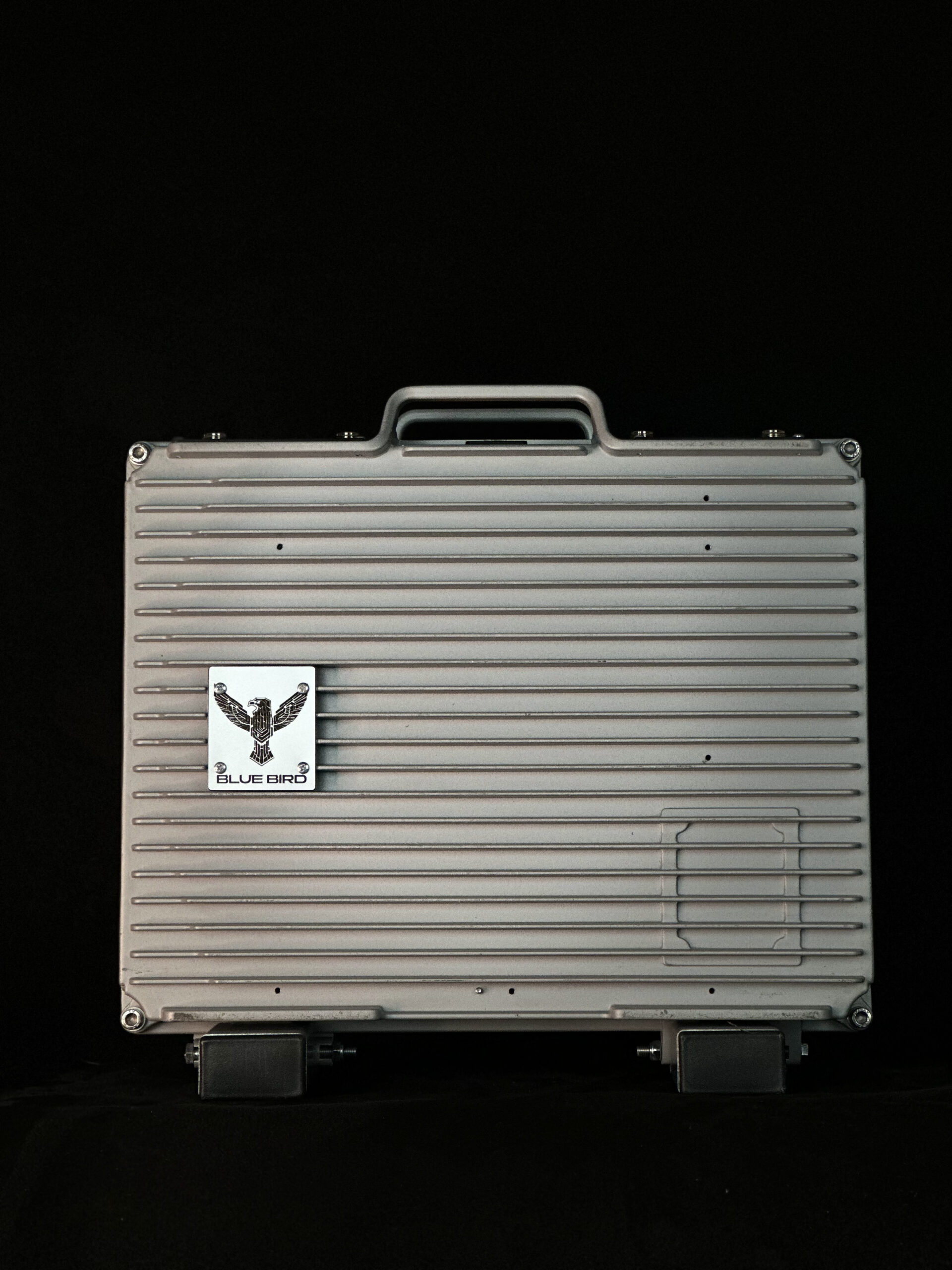

Пристрій РЕБ ГРЕЦЬ 4М має тепло відвідний корпус, також є наявна система охолодження, що дозволяє забезпечує роботу РЕБ без перегріву, за умов забезпечення циркуляції повітря, згідно рекомендацій.

РЕБ ГРЕЦЬ 4М захищає в радіусі до 400 м. Це зона, в якій він захищає від ураження дрону. І залежить від багатьох умов, але практика показує що в середньому це від 50 до 400 м.

Для цього необхідно використовувати аналізатор частот (це такий прилад для ідентифікації дронів, тобто для виявлення їх). Одним з прикладів – це прилад під назвою “ЧУЙКА” нашого виробництва BlueBird

Fail-Safe – програма мета якої полягає в усуненні неконтрольованого падіння дрона, за умови втрати зв’язку з оператором, змушуючи його рухатися певним чином за запрограмованою траєкторією. Цей “рух” програмується кожним пілотом, в залежності від його уподобань.

Це може бути:

1. Збереження з наступним відновленням. При втраті зв’язку з пілотом (потрапив до зони дії РЕБ), дрон здійснює маневр для відновлення цього зв’язку ( наприклад, піднімається вгору, щоб відокремитися від купола з перешкодою). Таким чином у пілота з`являються нові і нові можливості виходу на ціль.

2. Ураження. У випадку втрати зв’язку з пілотом, дрон продовжує рух для досягнення цілі. Зовні поведінка ворожого дрона може створити ілюзію, що він керований. А насправді він виконує запрограмовану програму, після повної втрати зв’язку.

Наші пристрій РЕБ – так. Можливий ремонт інших пристроїв.

Перед відправкою одержувачу, перевіряється працездатність модулів, антен. Ефективно та правильно пристрій працює при правильному монтажі. Антени повинні бути на відкритій місцевості (не в окопі, не в машині). Перешкоди такі як: дерева, сітки тощо. знижують ефективність роботи.

На нашому каналі ми викладаємо відео-звіти роботи пристрою.

2-3 рази на тиждень в нас полігон з різними родами військ, такими як СБУ, Нацгвардія, ЗСУ, різні спец підрозділи ГУР.

І військові літають на своїх пташках, і ми намагаємось глушити їх сигнали нашими пристроями.

Постійно проводимо полігони покращуючи наші засоби та перевіряємо їх ефективність.

Кожен пристрій тестуємо в лабораторних нашими кваліфікованими спеціалістами та в польових умовах разом з військовими різних підрозділів.

Використання пристроїв радіоелектронної боротьби (РЕБ) не може гарантувати 100% захист. На це впливають не лише характеристики самого пристрою , але й:

• зони дії пристрою (тип антен );
• професіоналізм пілота ворожого дрону;
• інерційність (якщо купол малий, то навіть якщо дрон втратить зв’язок повністю, він залишиться в русі через інерцію і зможе досягти місця призначення.

Навіть найсучасніші РЕБ можуть стати небезпечними у разі виявлення позицій ворогом.

Ввімкнення джерела радіоелектронної боротьби може фіксуватися противником.

Дотримуйтесь балансу між необхідністю включення РЕБ і відсутністю цієї необхідності. Точність визначення місцезнаходження джерела залежить від наявних засобів у противника, рельєфу місцевості, радіоелектронної обстановки, кваліфікації операторів та тривалості випромінювання.

Якщо ви включаєте пристрій навіть коли загрози немає, ви є легковизначеною позицією ворожим РЕР. Оскільки на Вашій позиції працює РЕБ, є більша ймовірність, що Вами зацікавляться раніше, ніж позицією, на якій він не працює.

Не наражайте себе на зайвий ризик!

Навіть при забезпеченні належного охолодження РЕБа (при такому використанні), рекомендується утримувати пристрій ввімкненим лише протягом обмеженого часу.

Оскільки вплив на організм радіохвиль подібної частоти до кінця не вивчений наукою, ми рекомендуємо Вам перестрахуватися та утриматися від тривалого впливу на організм.

Антени повинні бути встановлені назовні (не в самому окопі), бо тоді знижується ефективність роботи антен до “0”.

Можна, якщо їх зовнішній вигляд для вас важливіший, ніж ефективність роботи. Краска може містити метал, який знижує ефективність роботи антен до “0”

РЕБ можна порівняти з бронежилетом, що підвищує шанси на виживання, а каска ще більше збільшує ці шанси, але навіть разом вони не забезпечують 100% гарантії захисту.

Використання пристроїв радіоелектронної боротьби (РЕБ) не може гарантувати 100% захист. Це пов’язано з декількома факторами:

1 – Технічні обмеження: Навіть найсучасніші пристрої РЕБ можуть мати обмеження у своїй ефективності через дальність дії, використання різних типів зв’язку та інші фактори.

2 – Конкретна ситуація: Ефективність РЕБ може залежати від конкретної ситуації на полі бою, таких як типи ворожих сигналів, погодні умови, форма рельєфа та інші фактори.

Людський фактор: Правильна експлуатація, та належне розуміння принципів роботи РЕБ є важливими чинниками для досягнення максимальної ефективності.

ВАЖЛИВО:

правильно розташувати РЕБ.

Не ставити його нижче рівня землі (окопі).

Маскувати від виявлення з повітря. Деякі маскувальні сітки містять металеву стрічку в основі.

Вона знижує ефективність роботи антен до “0” при такому покритті. Маскувальна сітка повинна бути без металевих стрічок. Використовуйте нейлон, бавовну або волосінь.

Уникати прямих сонячних променів (для уникнення перегріву).

Дотримання температурних режимів ( доступ повітря до вентиляції для охолодження)

РЕБ ГРЕЦЬ 4М захищає від ударних FPV-дронів

Ступінь захисту IP 54. Захист від пилу та бризг

Бажано використовувати віброгасні пристрої або пристосування, для зменшення або поглинання вібрацій та ударів.

Від довготривалої вібрації, можливий вихід з ладу

Обидва типи антен, мають свої переваги та недоліки і використовуються в залежності від потреб конкретного застосування. Саме через тип розповсюдження сигналу, треба встановлювати відповідні антени для відповідних завдань.

Колінеарні антени мають більший радіус охоплення, але менший кут формування завади. Рекомендовано використання в русі.

Антени купольного типу мають менший радіус захисту та більший кут формування завади. Більш рекомендовано використання на нерухомих позиціях.

Bluetti (EB3A) – забезпечує 40-50 хвилин роботи РЕБ Грець-3M. Bluetti (EB55) – 90-100 хвилин роботи. Bluetti (EB70) – 130-140 хвилин.

Якщо час на зарядку обмежений (черга на генератор і т.д.) рекомендуємо аналогічні за ємністю ECOFLOW.

Вони на 30% дорожчі і єдина перевага, яку вони нададуть – швидкість зарядки. Ecoflow від 0 до 100% = 1 год., Bluetti від 0 до 100% = 3 год.

РЕБ ГРЕЦЬ 4М працює від 220В або 28В, що забезпечує гнучкість в умовах використання.

Потужність РЕБа ( за умови роботи 4 модулів) до 600 Ватт. Необхідно використовувати інвертор живлення, який може забезпечити більше цієї потужності.

Для підключення РЕБ до генератора , треба використовувати генератор з синусоїдальним вихідним сигналом.

З автономним живленням від АКБ пристрій може працювати 1,5-2 години, що робить його зручним для мобільних операцій. Зазначено, що при використанні АКБ можливе підключення додаткових модулів.

Не рекомендується під’єднувати до автомобільної мережі. Електричний струм автомобільного прикурювача зазвичай не перевищує 10А при 12В потужність це 120 Ватт. Робота РЕБ при трьох ввімкнених модулях це більш ніж 300 Ватт. Потужності може не вистачити навіть, якщо розглядати інвертор.
